So verwenden Sie den Stützkraftrechner

Einführung:

Diese Anleitung erklärt, wie Sie die Kräfte berechnen, die auf die Abstützungen eines Krans wirken, basierend auf dem Lastgewicht, der Auslegerkonfiguration und der Kraneinrichtung. Das Tool hilft sicherzustellen, dass der Kran innerhalb sicherer Parameter arbeitet, indem die Abstützkräfte unter verschiedenen Bedingungen analysiert werden. Beachten Sie, dass die Ergebnisse nur indikativ sind und das Tool unrealistische Konfigurationen anzeigen kann, die der Kran nicht bewältigen kann.

Schritt-für-Schritt-Anleitung:

Zugriff auf den Rechner:

1. Gehen Sie zum Menü „Tools“ in Hoeflink.
2. Öffnen Sie den Outrigger force calculator.
   • Wenn dieses Tool in Ihrem Konto nicht sichtbar ist, wenden Sie sich an den Hoeflink-Manager Ihrer Organisation. Ein Abonnement ist erforderlich.

Eingabe von Kran- und Lastdetails:

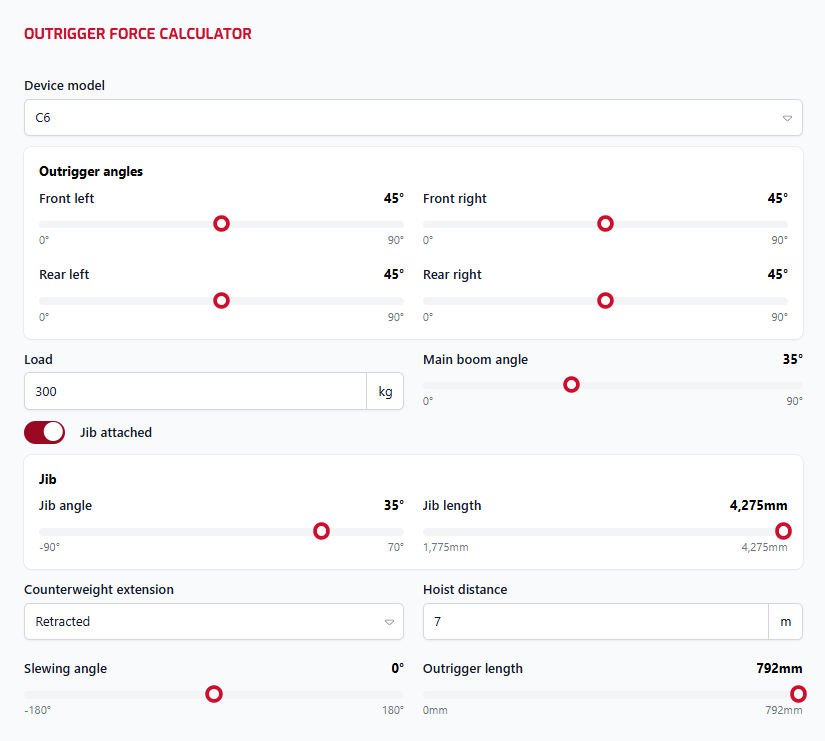

1. Wählen Sie das richtige Kranmodell: Wählen Sie das korrekte Kranmodell aus.

2. Abstützwinkel und -auszug:

   • Verwenden Sie die Schieberegler, um den Winkel (0° bis 90°) und die Auszugslänge (0 mm bis maximal) für jede Abstützung einzustellen.
   • Überprüfen Sie die Abstützkonfiguration mit dem visuellen Diagramm.

3. Lastgewicht:

   • Geben Sie das Gewicht der zu hebenden Last in Kilogramm ein (z. B. 300 kg oder 500 kg).

4. Auslegerkonfiguration:

   • Stellen Sie den Hauptauslegerwinkel ein (0° bis 90°).
   • Konfigurieren Sie die Jib-Befestigung (Schalter) und die Einstellungen:
     • Jib-Winkel: (z. B. 35°).
     • Jib-Länge: (z. B. 4.275 mm).

5. Gegengewicht:

   • Wählen Sie im Dropdown-Menü zwischen Eingezogen, Ausgezogen oder Kein Gegengewicht.

6. Schwenkwinkel:

   • Stellen Sie den Schwenkwinkel des Krans ein (z. B. -45° für seitliche Bewegung).

7. Hebedistanz:

   • Geben Sie den horizontalen Abstand zur Last in Metern ein (z. B. 7 m oder 10 m).

Ergebnisse interpretieren:

1. Abstützkräfte:

   • Das Tool zeigt die berechneten Kräfte an, die auf jede Abstützung wirken.
   • Die Werte umfassen:
     • Maximale Kraft: Die maximal zulässige Belastung für jede Abstützung.
     • Berechnete Kraft: Die berechnete Kraft basierend auf der Krankonfiguration und der Last.

2. Unsichere Konfigurationen identifizieren:

   • Wenn die Berechnete Kraft die Maximale Kraft überschreitet, arbeitet der Kran außerhalb sicherer Grenzen.

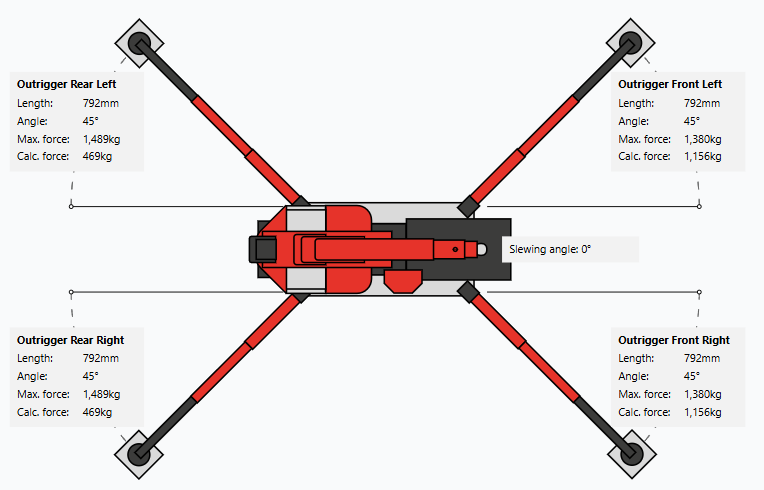

   • Das Diagramm hebt diese Situationen visuell hervor, sodass Sie die Konfiguration anpassen können.

3. Lastverteilung:

   • Vergleichen Sie die Kräfte auf jeder Abstützung, um die Stabilität zu bewerten. Ungleichmäßige Verteilung kann auf unsichere Bedingungen hinweisen.

Effektive Nutzung dieser Informationen:

1. Sicherheitsbewertung:

   • Stellen Sie sicher, dass alle Abstützungen innerhalb sicherer Kraftgrenzen arbeiten.
   • Vermeiden Sie Konfigurationen, bei denen die Berechnete Kraft die Maximale Kraft überschreitet.

2. Anpassungen zur Stabilität:

   • Passen Sie Abstützwinkel, Auszüge oder Auslegerpositionen an, um die berechneten Kräfte zu reduzieren.
   • Erwägen Sie, das Lastgewicht zu reduzieren oder die Hebedistanz zu verringern, wenn die Kräfte zu hoch sind.

3. Planung von Hebevorgängen:

   • Verwenden Sie das Tool, um verschiedene Konfigurationen zu simulieren und die sicherste Einstellung für die Aufgabe zu bestimmen.
   • Vermeiden Sie unrealistische Szenarien.

4. Schäden vermeiden:

   • Vermeiden Sie übermäßige Belastung der Abstützungen und anderer Komponenten, indem Sie die Ergebnisse des Tools beachten.

Haftungsausschluss:

• Die Ergebnisse des Rechners sind nur indikativ. Sie ersetzen keine detaillierte technische Bewertung oder die Einschätzung des Bedieners.
• Arbeiten Sie stets mit Kranen innerhalb der angegebenen Lastdiagramme und Sicherheitsrichtlinien.
• Konsultieren Sie Ihren Händler oder einen zertifizierten Servicepunkt für Unterstützung bei komplexen Szenarien.

Für weitere Unterstützung wenden Sie sich bitte an das Handbuch des Krans oder Ihren Händler über hoeflon.com.
