So nutzen Sie den Kranlastrechner

Einführung:

Diese Anleitung erklärt, wie Sie das Hebelastberechnungstool für die Modelle Hoeflon C4, C6, C10 und C30 verwenden. Mit dem Tool können Sie Kraneinstellungen wie Auslegerwinkel, Jib-Befestigung und Abstützpositionen konfigurieren, um die maximale Hebekapazität zu berechnen. Beachten Sie, dass die Ergebnisse nur indikativ sind und nicht als Garantie verwendet werden können.

Schritt-für-Schritt-Anleitung:

Zugriff auf das Tool:

1. Gehen Sie zum Menü „Tools“ in Hoeflink.
2. Öffnen Sie den Crane load calculator im Kranmenü.

   • Wenn dieses Tool in Ihrem Konto nicht sichtbar ist, wenden Sie sich an den Hoeflink-Manager Ihrer Organisation. Ein Abonnement ist erforderlich.

Eingabe der Krankonfiguration:

1. Haupteinstellungen des Krans:

• Device model: Stellen Sie sicher, dass das richtige Kranmodell ausgewählt ist.
• Main boom angle: Verwenden Sie den Schieberegler, um den Auslegerwinkel zwischen -5° und 85° einzustellen.
• Main boom length: Passen Sie den Schieberegler an, um den Ausleger zu verlängern oder einzuziehen.
• Slewing angle: Stellen Sie den Drehwinkel des Krans ein.
• Counterweight extension: Wählen Sie eine Option aus dem Dropdown-Menü.

2. Jib-Konfiguration:

• Jib angebracht: Aktivieren oder deaktivieren Sie die Option, um anzugeben, ob der Jib angebracht ist.
• Jib angle: Verwenden Sie den Schieberegler, um den Jib-Winkel einzustellen.
• Jib length: Passen Sie den Schieberegler für die gewünschte Jib-Länge an.

3. Abstützkonfiguration:

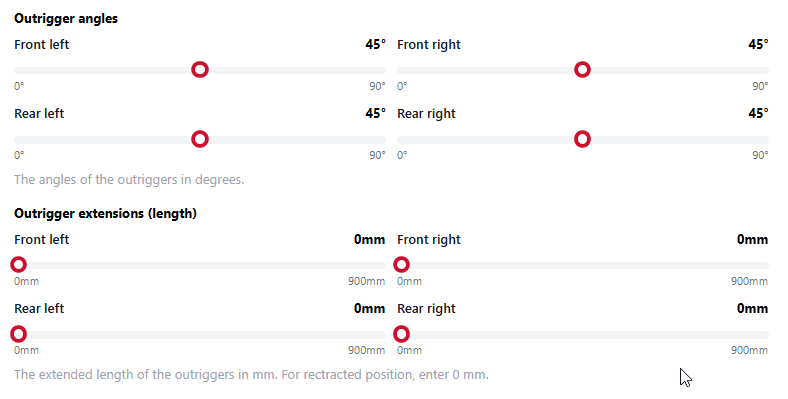

• Outrigger angles: Stellen Sie den Winkel jeder Abstützung (Vorne Links, Vorne Rechts, Hinten Links, Hinten Rechts) mit den Schiebereglern ein.
• Outrigger extensions: Geben Sie die ausgefahrene Länge jeder Abstützung (in mm) ein. Verwenden Sie 0 mm für die eingefahrene Position.
• Überprüfen Sie das visuelle Diagramm, um die Genauigkeit Ihrer Abstützeinstellungen zu bestätigen.

Interpretation der Ergebnisse:

1. Sobald alle Einstellungen eingegeben wurden, berechnet das Tool die maximale Last, die mit der gegebenen Konfiguration gehoben werden kann.
   • Das Ergebnis wird unten auf dem Bildschirm angezeigt.
   • Beispiel: „Die maximale Last, die mit dieser Konfiguration gehoben werden kann, beträgt 1500 kg.“
2. Überprüfen Sie die visuellen Diagramme zur Klarstellung:
   • Linkes Diagramm: Zeigt die Konfiguration des Krans und die Auslegerverlängerung.

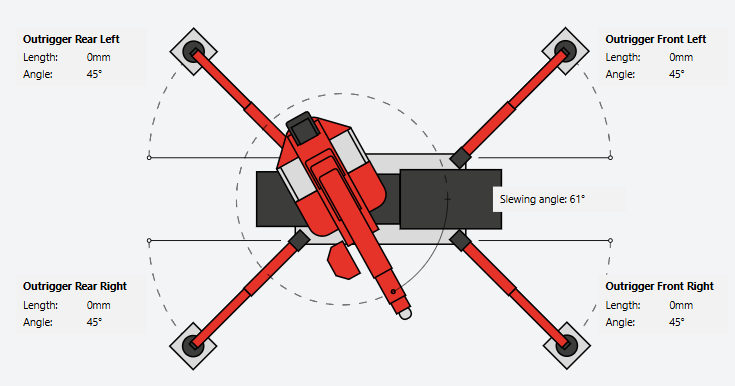

   • Rechtes Diagramm: Zeigt die Abstützpositionen und -winkel.

Haftungsausschluss:

• Die Berechnungen der Hebekapazität dieses Tools sind nur indikativ und dürfen nicht als Garantie verwendet werden.
• Konsultieren Sie immer das Kranhandbuch oder einen zertifizierten Techniker für genaue und sichere Hebevorgänge.
• Falsche Konfigurationen können zu Instabilität oder Unfällen führen.

Wenden Sie sich für weitere Unterstützung an Ihren Händler oder ein zertifiziertes Servicezentrum. Kontaktdaten der Händler sind auf hoeflon.com verfügbar.
