Hoe de stempeldrukcalculator te gebruiken

Inleiding:

Deze handleiding legt uit hoe u de krachten berekent die op de stempels van een kraan worden uitgeoefend, gebaseerd op het laadgewicht, de configuratie van de giek en de opstelling van de kraan. De tool helpt ervoor te zorgen dat de kraan binnen veilige parameters werkt door stempelkrachten onder verschillende omstandigheden te analyseren. Houd er rekening mee dat de resultaten indicatief zijn en dat de tool onrealistische configuraties kan tonen die de kraan niet aankan.

Stapsgewijze instructies:

Toegang tot de calculator:

1. Ga naar het menu ‘Tools’ in Hoeflink.
2. Open de Stempeldrukcalculator.
   • Als deze tool niet zichtbaar is in uw account, neem dan contact op met de Hoeflink-beheerder van uw organisatie. Er is een abonnement nodig.

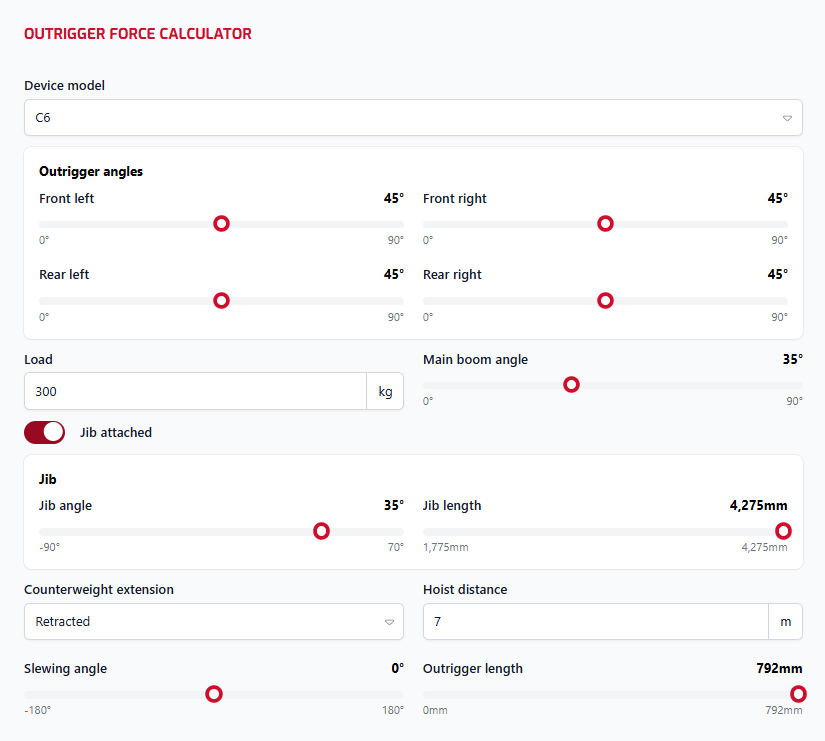

Kraan- en laadgegevens invoeren:

1. Selecteer het juiste kraanmodel: Kies het juiste kraanmodel.

2. Stempelhoeken:

   • Gebruik de schuifregelaars om de hoek (0° tot 90°) voor elke stempel in te stellen.
   • Controleer de stempelopstelling met het visuele diagram.

3. Laadgewicht:

   • Voer het gewicht van de te heffen last in kilogrammen in (bijvoorbeeld 300 kg of 500 kg).

4. Giekconfiguratie:

   • Stel de giekhoek in (0° tot 90°).
   • Configureer de jib-bevestiging (schakelaar) en de instellingen:
     • Jib-hoek (bijvoorbeeld 35°).
     • Jib-lengte (bijvoorbeeld 4.275 mm).

5. Ballast:

   • Kies in het dropdownmenu tussen Ingeschoven, Uitgeschoven of Geen ballast.

6. Draaihoek:

   • Stel de draaihoek van de kraan in (bijvoorbeeld -45° voor zijwaartse beweging).

7. Hijshoogte:

   • Voer de horizontale afstand tot de last in meters in (bijvoorbeeld 7 m of 10 m).
8. Stempellengte:
   • De uitstreklengte (0 mm tot maximum) voor elke stempel.

Resultaten interpreteren:

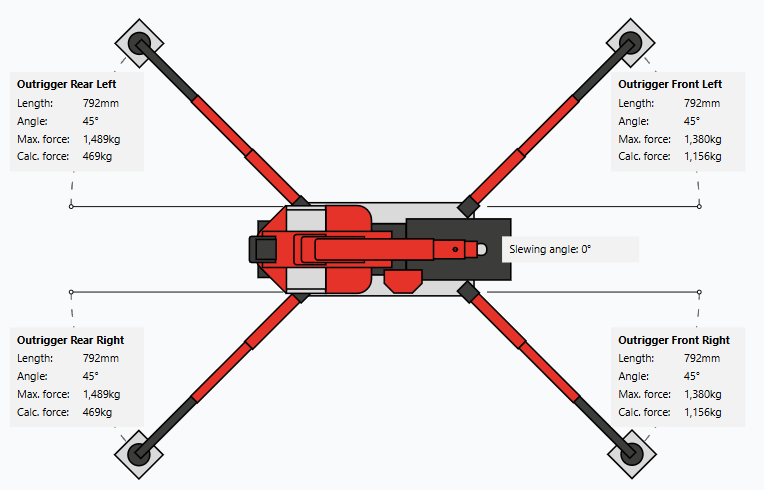

1. Stempelkrachten:

   • De tool toont de berekende krachten op elke stempel in het diagram.
   • Waarden omvatten:
     • Maximale kracht: De maximaal toelaatbare belasting voor elke stempel.
     • Berekende kracht: De berekende kracht op basis van de kraanconfiguratie en de last.

2. Onveilige configuraties identificeren:

   • Als de berekende kracht de maximale kracht overschrijdt, werkt de kraan buiten veilige limieten.
   • Het diagram markeert deze situaties visueel, zodat u de configuratie kunt aanpassen.

3. Lastverdeling:

   • Vergelijk de krachten op elke stempel om de stabiliteit te beoordelen. Oneven verdeling kan wijzen op onveilige omstandigheden.

Effectief gebruik van deze informatie:

1. Veiligheidsbeoordeling:

   • Controleer of alle stempels binnen veilige krachtlimieten werken.
   • Vermijd configuraties waarbij de berekende kracht de maximale kracht overschrijdt.

2. Aanpassingen voor stabiliteit:

   • Wijzig stempelhoeken, verlengingen of giekposities om de berekende krachten te verminderen.
   • Overweeg om het laadgewicht te verminderen of de hijshoogte te verkleinen als de krachten te hoog zijn.

3. Planning van hijswerkzaamheden:

   • Gebruik de tool om verschillende configuraties te simuleren en de veiligste opstelling voor de taak te bepalen.
   • Vermijd onrealistische scenario's.

4. Schade voorkomen:

   • Voorkom overmatige belasting van stempels en andere onderdelen door de resultaten van de tool te volgen.

Disclaimer:

• De resultaten van de calculator zijn alleen indicatief. Ze mogen geen gedetailleerde technische beoordeling of inschatting van de operator vervangen.
• Werk altijd met kranen binnen de gespecificeerde belastingsdiagrammen en veiligheidsrichtlijnen.
• Raadpleeg uw dealer of een gecertificeerd servicepunt voor begeleiding bij complexe situaties.

Raadpleeg voor verdere ondersteuning de handleiding van de kraan of neem contact op met uw dealer via hoeflon.com.
