Hoe de kraanlastcalculator te gebruiken

Inleiding:

Deze handleiding legt uit hoe u de hijslastcalculator kunt gebruiken voor de Hoeflon C4, C6, C10 en C30 modellen. Met de tool kunt u kraaninstellingen zoals giekhoek, jibbevestiging en stempelposities configureren om de maximale hijscapaciteit te berekenen. Let op: de resultaten zijn indicatief en kunnen niet als garantie worden gebruikt.

Stapsgewijze instructies:

Toegang tot de tool:

1. Ga naar het menu ‘Tools’ in Hoeflink.
2. Open de hijslastcalculator in het kraanmenu.

   • Als deze tool niet zichtbaar is in uw account, neem dan contact op met de Hoeflink-beheerder van uw organisatie. Er is een abonnement nodig.

Instellen van kraanconfiguratie:

1. Hoofdinstellingen van de kraan:

• Model: Zorg ervoor dat het juiste kraanmodel is geselecteerd.
• Giekkhoek: Gebruik de schuifregelaar om de hoek tussen -5° en 85° in te stellen.
• Gieklengte: Pas de schuifregelaar aan om de giek uit te schuiven of in te trekken.
• Zwenkhoek: Stel de draaihoek van de kraan in.
• Ballast: Kies een optie uit het dropdownmenu.

2. Jibconfiguratie:

• Jib gekoppeld: Schakel de optie in of uit om aan te geven of de jib is bevestigd.
• Jibhoek: Gebruik de schuifregelaar om de jibhoek in te stellen.
• Jiblengte: Pas de schuifregelaar aan voor de gewenste jiblengte.

3. Stempelconfiguratie:

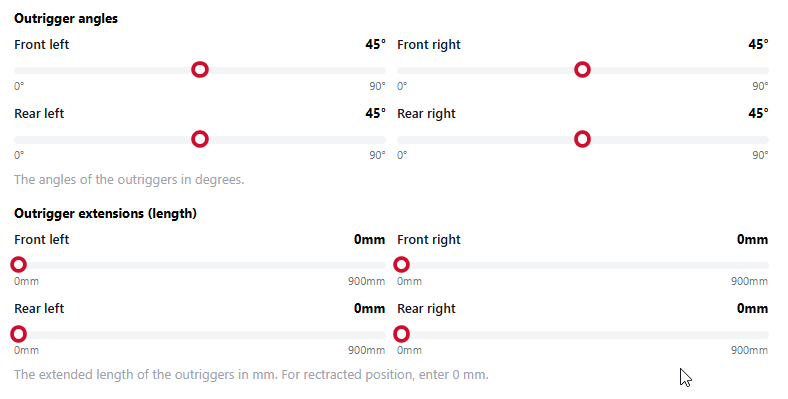

• Stempelhoeken: Stel de hoek van elke stempel (Voor Links, Voor Rechts, Achter Links, Achter Rechts) in met de schuifregelaars.
• Stempelposities (verlenging): Voer de uitgeschoven lengte van elke stempel in (in mm). Gebruik 0 mm voor de ingetrokken positie.
• Controleer het visuele diagram om de nauwkeurigheid van uw stempelinstellingen te bevestigen.

Interpreteer de resultaten:

1. Zodra alle instellingen zijn ingevoerd, berekent de tool de maximale last die in de gegeven configuratie kan worden gehesen.
   • Het resultaat wordt onderaan het scherm weergegeven.
   • Voorbeeld: “De maximale last die in deze opstelling kan worden gehesen is 1500 kg.”
2. Bekijk de visuele diagrammen voor duidelijkheid:
   • Linker diagram: Toont de configuratie van de kraan en de giekuitschuiving.

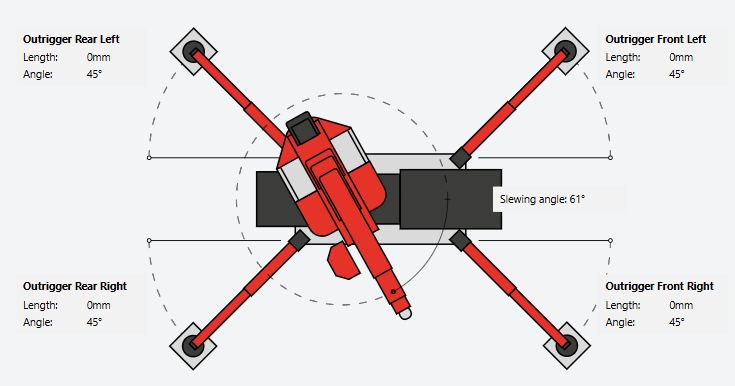

   • Rechter diagram: Geeft de stempelposities en hoeken weer.

Disclaimer:

• De hijscapaciteitsberekeningen van deze tool zijn alleen indicatief en mogen niet als garantie worden gebruikt.
• Raadpleeg altijd de handleiding van de kraan of een gecertificeerde technicus voor nauwkeurige en veilige hijspraktijken.
• Onjuiste configuraties kunnen leiden tot instabiliteit of ongevallen.

Neem voor verdere ondersteuning contact op met uw dealer of een gecertificeerd servicepunt. Dealercontactgegevens zijn beschikbaar op hoeflon.com.
